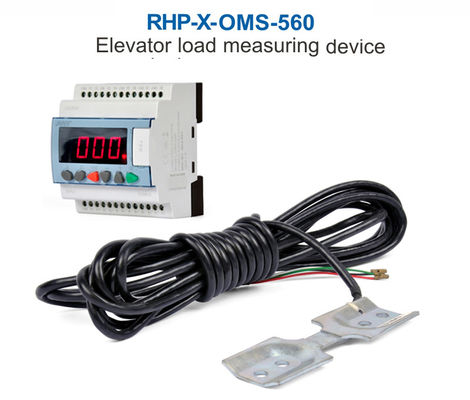

Gewichtingsapparaat voor de lading van een lift van het gespleten type RHP-X-OMS-560

SUMMIT Split-type liftlastmetingssysteem RHP-X-OMS-560 montage op het voertuigframe

Plaats van de installatie:met een breedte van niet meer dan 50 mm:OMS-560-RHP-X

Beschrijving:

het belastingwegen systeem bestaat uit één dwarslichtsensor RHP-X en een weegregelaar OMS-560,en de sensoren RHP-X zijn gemonteerd op lastdragende onderdelen van de auto- of asassemblage die tijdens de werking worden belast met buigbelastingen.

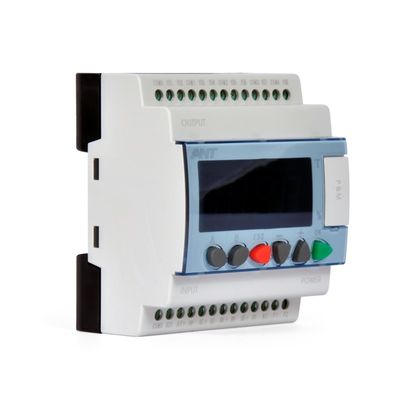

De buiging wordt geregistreerd door de dwarsbalk sensor en verzonden naar de besturingseenheid OMS-560 voor evaluatie, en we hebben een reeks van weegstelsels ((OMS-820, OMS-520, OMS-370C en zo verder),die is afgestemd op de straalsensor RHP-X.

Kenmerken:

1. Kostenefficiënte en nauwkeurige methode
2. Heel makkelijk te installeren
3. Statische belasting op het bevestigingspunt ((onder de plaat van de draadtouw bevestiging)
4. Geschikt voor nieuwe installaties en moderniseringsproject
5. Menugeleide werking
6. 5 relais uitgang overbelasting,vol, half leeg,optische, audio-uitgang
7. DIN Rail of op vlakke oppervlakken met schroeven
8. Plastic doos met IP-65.
9. Geïntegreerde software om gewichtstoename te corrigeren als gevolg van compenserende keten.
10. Afbeeldingsbelasting en percentage
11. Bescherming van belangrijke gegevens tegen storing door wachtwoord
12. Automatische correctie van nul drift, maakt de apparatuur in optimale fase
13. Zelflerende functie voor het regelen van de extra gewichtsfout van de hoge vloer
14. Controle-apparatuur volledig vervangen, zelfdiagnose en alarmerend.
15. Zelflerend werken met een vaste belasting


Bedradingsdiagram:

4-kern lege draad:

Plaats en grootte van de installatie:



Instructies:
Het doel van het SUMMIT Load Weighing-systeem is om de belasting in de lift te meten en bruikbare informatie over de belasting aan de liftbeheerder te verstrekken.Deze informatie wordt gebruikt voor de voorbereiding en de verzending van besluiten., bv. lichtbelasting tegen overlast, zware belasting en overbelasting.
Het systeem bestaat gewoonlijk uit een sensor of een groep sensoren die op de lift zijn gemonteerd.onder de draadtouwplateninstallatie en een besturingseenheidDe sensoren geven de bediening een signaal dat rechtstreeks verband houdt met de hoeveelheid lading in de cabine.De lading weegsysteem accepteert dit signaal en levert bruikbare gegevens aan de lift controller in de vorm van een analoog signaal en discrete relais contacten.
