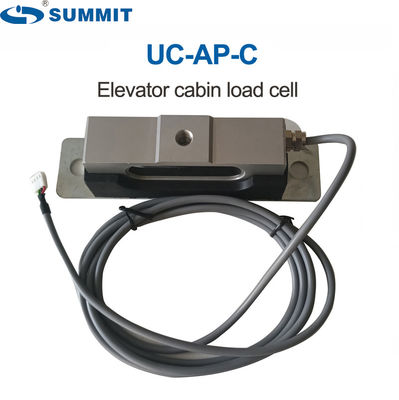

SUMMIT UC-AP-C Liftcabine-belastingcel 800 kg 5m Liftcompressiebelastingcel

  • SUMMIT UC-AP-C Elevator Cabin Load Cell 800kg 5m Elevator Compressure Load Cell
  • SUMMIT UC-AP-C Elevator Cabin Load Cell 800kg 5m Elevator Compressure Load Cell
Plaats van herkomst Ningbo China
Merknaam SUMT, ANT
Certificering CE
Modelnummer UC-AP-C
Min. bestelaantal MOQ: 500pcs
Prijs USD10-30/set
Verpakking Details Doos + karton, 38x26x32 cm per karton, G.W.:27 kg per karton.
Levertijd 3-20 werkdagen afhankelijk van de hoeveelheid
Betalingscondities T/T, Western Union, MoneyGram, Paypal
Levering vermogen 5000-10000pcs/month

Contacteer me voor vrije steekproeven en coupons.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
naam Laadcel liftcabine Geschatte Lading 800kg
Kabellengte 2.5M (ladingscel) Installatie positie Onder de cabine
Meterial Aluminiumlegering Interface Stopschakelaar
Hoog licht

SUMMIT UC-AP-C ladingcel in de liftcabine

,

Liftcabine-belastingcel 800 kg

,

5 m liftdrukbelastingcel
Laat een bericht achter
Productomschrijving

UC-AP-C Nominale belasting 800 kg Digitale uitgang 5-draad 5m kabel lift auto vloer compressie ladingcel met schokabsorberend rubber

Beschrijving:
Nominale belasting: 800 kg-3200 kg rechthoek onder de compressiebelastingcel van de liftcabine

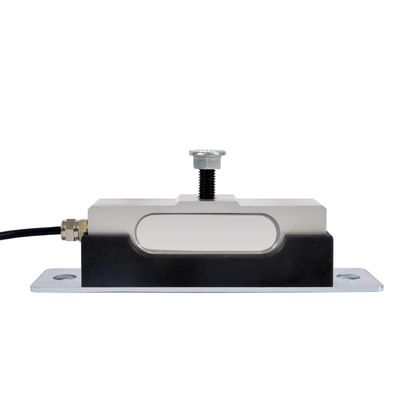

SUMMIT Lift Cabin load cell sensoren UC-AP-C worden geleverd met hun eigen integrale rubber montage arrangement, speciaal ontworpen voor installatie onder de lift & lift wagen.Ze kunnen gemakkelijk onder de cabine worden gemonteerd en zijn extreem nauwkeurig.De UC-AP-serie belastingscellen sensor zijn ontworpen voor gebruik met nieuwe passagierslift tot 3200kg lading (4pcs)

Opmerking: onder de cabine sensoren UC-AP-serie worden niet aanbevolen voor de modernisering of retrofit van de lift.

.

Kenmerken:

  1. geanodiseerde aluminiumconstructies
  2. Tot 4x800 kg: 3200 kg belasting (4 sensoren)
  3. Hoge nauwkeurigheid, USB-interface of stekker
  4. Individuele sensor kan worden vervangen
  5. Perfect voor nieuwe installaties
  6. Laadcel voor installatie onder de lift.
  7. Gemaakt op een stil blok pad dat de overdracht van trillingen voorkomt.
  8. Verbindbaar met de besturingseenheid van de OMS-560-serie en in staat om een hoeveelheid van 4 cellen parallel te installeren en maximaal tot 8 stuks belastingcellen UC-AP-B
  9. Verstelbare vergrendelingsschroef om de ongelijkmatigheid van de bodem van de auto tijdens de montage te regelen

Parameters van de UC-AP-serie van de cabinebelastingcellen:

Model UC-AP UC-AP-B UC-AP-C
Nominale belasting 800 kg 800 kg 800 kg
Nominale output 2.0+-0.02%mv/v 2.0+-0.02%mv/v 2.0+-0.02%mv/v
Totale fout +/- 0,5% F.S. +/- 0,5% F.S. +/- 0,5% F.S.
Herhaalbaarheid +/- 0,5% F.S. +/- 0,5% F.S. +/- 0,5% F.S.
30 minuten. +/- 0,05% F.S/30min +/- 0,05% F.S/30min +/- 0,05% F.S/30min
Nul saldo +/-1% F.S. +/-1% F.S. +/-1% F.S.
T C SPAN +/- 0,02% F.S./10 graden Celsius +/- 0,02% F.S./10 graden Celsius +/- 0,02% F.S./10 graden Celsius
Operatietemperatuurbereik -30 tot 70 graden Celsius -30 tot 70 graden Celsius -30 tot 70 graden Celsius
Invoerweerstand 1030+/-10 ohm 1030+/-10 ohm 1030+/-10 ohm
Uitgangsweerstand 1000M+/-2 ohm 1000M+/-2 ohm 1000M+/-2 ohm
Veilige overbelasting 150% F.S. 150% F.S. 150% F.S.
Ultieme overbelasting 200% F.S. 200% F.S. 200% F.S.
Bouw met een gewicht van niet meer dan 10 kg met een gewicht van niet meer dan 10 kg met een gewicht van niet meer dan 10 kg
Beschermingsklasse IP68 IP68 IP68
Isolatie-impedantie ≥ 5000Ω ≥ 5000Ω ≥ 5000Ω
Kabellengte 2.5m ((zwart) 2.5m ((grijs) 5m ((grijze kleur)
Type verbinding USB-interface Terminal aansluiting Terminalplug


Vervaardiging van voertuigen van de categorie "C"
SUMMIT UC-AP-C Liftcabine-belastingcel 800 kg 5m Liftcompressiebelastingcel 0

Installatie- en bedradingsdiagram:
SUMMIT UC-AP-C Liftcabine-belastingcel 800 kg 5m Liftcompressiebelastingcel 1
Installatiepositie: onder de koppelplaat van het draadtouw

SUMMIT UC-AP-C Liftcabine-belastingcel 800 kg 5m Liftcompressiebelastingcel 2

SUMMIT UC-AP-C Liftcabine-belastingcel 800 kg 5m Liftcompressiebelastingcel 3

Voor tractie-liftheftrucks biedt We SUMMIT een breed assortiment van liftlastweegtoestellen en belastingcellen en het kan passen bij verschillende installatieposities.En meestal zijn er 4 manieren om het te monteren.:

Een ruime keuze.Wij bieden u flexibele, modulaire oplossingen voor beide behoeften en ruime ervaring met moderniseringsprojecten.
1.onder de liftcabine (laadcellen van de cabine UC-AP, UC-H)
2.op het draadtouw bevestigd (draadtouwbelastingcellen RH-SM,RH-A100)
3.Tussen de draad touw aansluitplaat zoals RHP-E, RHP-F, RHP-G en zo verder. de aangepaste lading cellen zijn beschikbaar op aanvraag ((touw aansluiting compressie lading cellen)
4.Op het frame van de liftwagen gemonteerd om de vervorming van de balk te detecteren (spanningskoppellastcel, dwarshoofdlastcel RHP-X)



Uw betrouwbare partner-SUMMIT
Met meer dan 20 jaar ervaring in de lift- en hefindustrie en met onze hooggekwalificeerde en toegewijde medewerkers,Wij kunnen u de best mogelijke sensor- en gewichtmetingsoplossingen bieden voor alle soorten installatiesSUMMIT zorgt voor veiligheid en kwaliteit in alle stappen van de lift en het opheffen.Wij vertrouwen op SUMMIT als uw betrouwbare partner waarop u kunt vertrouwen..

SUMMIT UC-AP-C Liftcabine-belastingcel 800 kg 5m Liftcompressiebelastingcel 4
